Tabla de aislamiento acústico de vidrios: guía técnica de valores y configuraciones

Cuando un arquitecto, instalador o proyectista se enfrenta a una fachada con alta exposición al ruido, la primera pregunta suele ser la misma: ¿qué vidrio necesito y qué valores reales puedo esperar? La respuesta no es sencilla, porque el aislamiento acústico de un acristalamiento depende de varios factores que van más allá del espesor del vidrio. Esta guía técnica recopila los valores de referencia más relevantes, explica cómo interpretarlos y ayuda a seleccionar la configuración adecuada para cada proyecto.

Cómo se mide el aislamiento acústico de un vidrio: índice Rw, C y Ctr

Antes de consultar cualquier tabla de aislamiento acústico de vidrios, es fundamental entender qué significan los índices que aparecen en las fichas técnicas. Sin ese contexto, dos configuraciones con el mismo Rw pueden comportarse de forma muy diferente en obra.

Diferencia entre Rw, RA y RA,tr según UNE EN 717-1

El índice Rw (Weighted Sound Reduction Index) es el valor de referencia medido en laboratorio según la norma UNE EN ISO 717-1. Representa la reducción sonora ponderada del elemento, expresada en decibelios. Cuanto mayor es el Rw, mayor es el aislamiento.

Sin embargo, Rw es solo el punto de partida. La norma introduce dos índices derivados:

• RA = Rw + C: aplica la corrección para ruido de banda ancha, tráfico rodado a velocidad media-alta o ruido rosa. Es el valor adecuado para entornos suburbanos o residenciales tranquilos.
• RA,tr = Rw + Ctr: aplica la corrección para tráfico urbano denso, transporte ferroviario o discotecas. Los valores Ctr son siempre negativos (penalizan el Rw), lo que refleja que el ruido de baja frecuencia del tráfico urbano es especialmente difícil de atenuar.

Ejemplo práctico: un vidrio con Rw = 32 (-2; -5) tiene RA = 30 dB y RA,tr = 27 dB. En una avenida con tráfico denso, el valor operativo es 27 dB, no 32 dB.

Cómo interpretar los términos de adaptación espectral

Los términos C y Ctr no son defectos del vidrio: son correcciones que ajustan el valor de laboratorio al tipo de ruido real que va a recibir la fachada. El error más habitual en obra es comparar Rw de distintos vidrios sin aplicar la misma corrección espectral.

Regla práctica para proyectos en entornos urbanos: usar siempre RA,tr como valor operativo. En zonas tranquilas o interiores, puede trabajarse con RA. Nunca comparar Rw sin corrección entre distintos fabricantes como único criterio de selección.

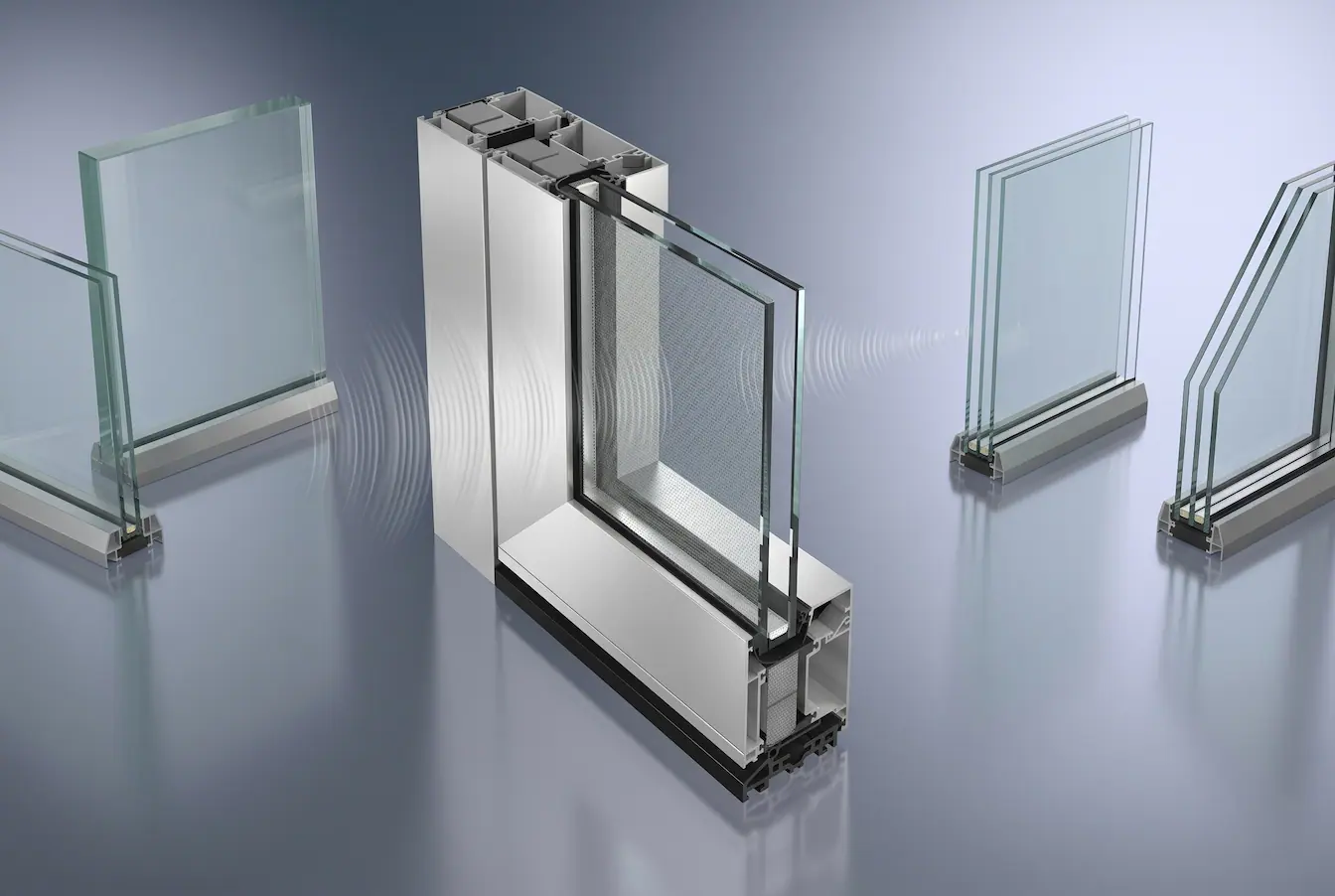

Tabla comparativa de aislamiento acústico según tipo de acristalamiento

Los valores que se muestran a continuación son rangos orientativos basados en configuraciones habituales de mercado. Los datos exactos dependen del fabricante, la composición del vidrio y las condiciones de ensayo, por lo que siempre deben contrastarse con las fichas técnicas del proveedor.

Vidrio monolítico: valores de referencia por espesor

El vidrio monolítico tiene un comportamiento acústico limitado por la ley de masa: a mayor espesor, mayor aislamiento, pero con rendimientos decrecientes. Además, existe el fenómeno de la coincidencia acústica (efecto de resonancia a ciertas frecuencias) que reduce el rendimiento en rangos específicos.

El vidrio monolítico no es la solución adecuada para fachadas con exposición al ruido de tráfico. Su uso en ventanas queda restringido a interiores o entornos con niveles acústicos muy bajos.

Doble acristalamiento estándar: configuraciones habituales y valores Rw

El doble acristalamiento —dos hojas de vidrio separadas por una cámara de aire o gas— es la solución más extendida en proyectos de edificación residencial y terciaria. La cámara actúa como amortiguador acústico, aunque su anchura tiene un efecto no lineal: cámaras muy estrechas (6 mm) o muy anchas (>20 mm sin tratamiento especial) pueden reducir el aislamiento respecto a la configuración óptima.

Nota: El gas argón en la cámara mejora la transmitancia térmica (Ug), pero su efecto sobre el Rw es marginal (≤1 dB). No debe confundirse la eficiencia térmica con la acústica.

La asimetría de espesores entre las dos hojas (por ejemplo, 4 mm exterior y 6 mm interior) desplaza las frecuencias de coincidencia de cada hoja, mejorando el comportamiento acústico global. Es un recurso sencillo y sin coste adicional relevante que conviene aplicar siempre que sea posible.

Doble acristalamiento con vidrio laminar acústico (PVB Silence)

La incorporación de un vidrio laminar acústico —dos o más capas de vidrio unidas por una lámina de PVB de alta disipación (denominada comercialmente PVB Silence, VSG Acoustic u otras denominaciones según fabricante)— es el salto cualitativo más significativo en aislamiento acústico sin necesidad de recurrir al triple acristalamiento.

El PVB acústico actúa como amortiguador viscoelástico: absorbe la energía vibracional a las frecuencias donde el vidrio monolítico tiene su peor comportamiento (la frecuencia de coincidencia crítica). El resultado es una mejora de entre 3 y 7 dB respecto al mismo espesor de vidrio convencional.

Esta familia de configuraciones representa la mejor relación rendimiento/coste/peso para fachadas en entornos urbanos con Ld entre 65 y 72 dB. Es la opción que más frecuentemente resuelve el cumplimiento del CTE DB-HR sin necesidad de pasar a triple acristalamiento.

Triple acristalamiento: valores máximos alcanzables

El triple acristalamiento incorpora tres hojas de vidrio y dos cámaras, lo que en principio debería multiplicar el aislamiento. En la práctica, el comportamiento acústico es más complejo y no siempre supera al doble acristalamiento con laminado acústico.

El triple acristalamiento simétrico sin laminado acústico puede tener resonancias entre cámaras que degradan el comportamiento a bajas frecuencias. Su principal ventaja frente al doble acristalamiento acústico es el rendimiento térmico (Ug ≈ 0,5–0,7 W/m²K), no necesariamente el acústico. En proyectos con requisitos exigentes en ambas magnitudes —acústica y térmica— sí puede ser la solución óptima.

Factores que influyen en el aislamiento acústico real de la ventana

El vidrio aporta entre el 60 y el 80 % del aislamiento total de una ventana, pero el 20–40 % restante depende de otros componentes que con frecuencia se infravaloran en fase de proyecto.

Perfilería y clase de permeabilidad al aire (Clase 3 vs Clase 4)

La permeabilidad al aire del marco es uno de los factores más determinantes y menos visibles. Una junta deficiente o un perfil de baja clase de estanqueidad crea caminos de flanqueo acústico que degradan el rendimiento global del conjunto ventana.

• Clase 3 (≤ 27 m³/h·m a 100 Pa): nivel estándar, adecuado para la mayoría de aplicaciones residenciales en zonas sin alto ruido exterior.
• Clase 4 (≤ 9 m³/h·m a 100 Pa): nivel superior, recomendado para fachadas con exposición alta al ruido. Puede aportar entre 2 y 5 dB adicionales respecto a un perfil de Clase 3 con el mismo vidrio.

Tanto las ventanas de aluminio como las ventanas de PVC de Macrisal están disponibles con perfilería de alta hermeticidad, lo que permite optimizar el conjunto acústico sin depender únicamente del vidrio.

Influencia del cajón de persiana en el aislamiento global

Un cajón de persiana convencional, sin tratamiento acústico específico, puede restar entre 6 y 10 dB al aislamiento global de la fachada. Es uno de los puntos débiles más habituales en proyectos de rehabilitación y también en obra nueva cuando no se especifica correctamente.

Las medidas correctoras incluyen:

• Espuma de celda cerrada en el interior del cajón para absorber la transmisión por vibración.
• Tapa de registro con junta perimetral sellada, que evite el paso directo del ruido.
• Lamas de alta densidad que reduzcan la transmisión a través de la propia persiana.
• Compactos integrados con prestaciones acústicas mejoradas, disponibles en el catálogo de Macrisal, que resuelven el conjunto de forma coordinada con el marco y el vidrio.

Importancia de la instalación y el sellado perimetral

Un sellado deficiente entre el marco y la obra puede anular completamente la inversión en vidrio acústico. El sonido, como el aire, encuentra cualquier camino de flanqueo disponible.

El protocolo correcto incluye:

1. Espuma de poliuretano de baja expansión en el perímetro del premarco.
2. Lámina o perfil antivibración entre el marco y la obra para evitar la transmisión estructural.
3. Silicona neutra en la junta exterior para sellado frente al agua y el viento.
4. Revisión de los puntos singulares: esquinas, encuentros con forjado y uniones con otros elementos de fachada.

Requisitos del CTE DB-HR según uso del edificio y nivel de ruido exterior

El Documento Básico de Protección frente al Ruido (CTE DB-HR), en vigor desde 2007 y actualizado en 2019, establece los valores mínimos de aislamiento acústico para fachadas en función del nivel de ruido exterior y del porcentaje de huecos.

Tabla de valores mínimos exigibles según porcentaje de hueco en fachada

El parámetro que el CTE DB-HR regula para fachadas es el DnT,A, que mide el aislamiento acústico del conjunto fachada (opaco + hueco) medido in situ, no el Rw del vidrio en laboratorio.

Valores orientativos basados en el Anejo B del CTE DB-HR. La tabla completa y los valores definitivos deben consultarse en el documento oficial vigente.

El DnT,A de la fachada no equivale al Rw del vidrio. La diferencia entre ambos depende de la contribución del cerramiento opaco, la perfilería y el cajón de persiana. En la práctica, el vidrio necesita aportar entre 3 y 8 dB más que el DnT,A exigido para compensar las pérdidas del conjunto.

Cómo calcular el acristalamiento necesario para cumplir normativa

El proceso simplificado para dimensionar el vidrio a partir del requisito normativo es:

1. Determinar el Ld del área de actuación (datos del mapa de ruido municipal o medición in situ).
2. Calcular el porcentaje de huecos en la fachada del proyecto.
3. Consultar la tabla del CTE DB-HR para obtener el DnT,A mínimo.
4. Añadir el margen de pérdidas por perfilería, cajón y sellado (habitualmente entre 3 y 8 dB según el sistema).
5. Seleccionar la configuración de vidrio cuyo RA,tr sea igual o superior al resultado.

Ejemplo orientativo: Ld = 68 dB, 45 % de huecos → DnT,A ≥ 42 dB → el vidrio debe aportar RA,tr ≥ 46–48 dB → configuración recomendada: 6/16/44.2 acoustic o 8/16/44.2 acoustic.

Para proyectos que requieran documentación técnica para visado, el equipo técnico de Macrisal puede realizar el cálculo detallado y aportar la justificación de cumplimiento del CTE DB-HR.

Preguntas frecuentes sobre aislamiento acústico de vidrios

¿Qué valor Rw mínimo necesito para aislarme del ruido de tráfico?

En entornos urbanos, el parámetro relevante no es el Rw sino el RA,tr (Rw + Ctr), que corrige el comportamiento del vidrio para el perfil espectral del tráfico rodado. Para una fachada con Ld ≈ 65–68 dB y un porcentaje de huecos entre el 30 y el 50 %, el CTE DB-HR exige un DnT,A fachada de 42 dB. Teniendo en cuenta las pérdidas del conjunto, el vidrio debe aportar un RA,tr de entre 38 y 45 dB. Eso corresponde, según la configuración, a un doble acristalamiento con vidrio laminar acústico tipo 6/16/44.2.

¿El triple acristalamiento siempre aisla más que el doble?

No necesariamente. Un triple acristalamiento simétrico sin laminado acústico (por ejemplo, 4/12/4/12/4) puede tener un RA,tr similar o incluso inferior al de un buen doble acristalamiento con PVB Silence (por ejemplo, 6/16/44.2). Las resonancias entre cámaras de un triple simétrico degradan el comportamiento a bajas frecuencias, que son precisamente las predominantes en el tráfico urbano. El triple acristalamiento destaca por su aislamiento térmico (Ug muy bajo), no siempre por su rendimiento acústico.

¿Qué normativa regula el aislamiento acústico de ventanas en España?

La normativa principal es el CTE DB-HR (Código Técnico de la Edificación, Documento Básico de Protección frente al Ruido), actualizado en 2019. Para el ensayo de ventanas y fachadas, se aplican las normas UNE EN ISO 10140 (medición en laboratorio) y UNE EN ISO 16283 (medición in situ). La caracterización del vidrio se realiza según UNE EN ISO 717-1, que define los índices Rw, C y Ctr.

¿Es obligatorio usar vidrio laminar para cumplir el CTE DB-HR?

No existe una obligación explícita de usar vidrio laminar, pero en zonas con Ld > 65 dB y porcentajes de hueco superiores al 30–40 %, el doble acristalamiento estándar raramente alcanza el DnT,A mínimo exigido sin incorporar laminado acústico. En la práctica, el vidrio laminar con PVB Silence es la solución más equilibrada en términos de coste, peso y rendimiento acústico para la mayoría de los proyectos en entornos urbanos.

Recomendaciones de acristalamiento acústico para proyectos profesionales

Configuraciones óptimas para fachadas con alta exposición al tráfico

La selección de la configuración adecuada depende del nivel de exposición al ruido y de los requisitos del proyecto. Esta tabla resume las recomendaciones generales:

En todos los casos, la elección del vidrio debe coordinarse con la perfilería, el cajón de persiana y el sistema de instalación para garantizar que el conjunto alcanza el DnT,A exigido por el CTE DB-HR.

Asesoramiento técnico para arquitectos y proyectistas

Dimensionar correctamente el aislamiento acústico de una fachada requiere combinar el análisis del entorno, la normativa aplicable y el conocimiento del sistema constructivo completo. Un error en la especificación del vidrio o en la clase de permeabilidad del perfil puede suponer la no conformidad del edificio con el CTE DB-HR y la necesidad de intervenciones correctoras costosas.

Macrisal trabaja con arquitectos, proyectistas e instaladores desde la fase de diseño, aportando:

• Cálculo técnico de aislamiento acústico para justificación normativa.
• Documentación técnica para visado de proyectos.
• Catálogo completo de ventanas de aluminio y ventanas de PVC con especificación acústica y térmica por referencia.
• Asesoramiento para proyectos de rehabilitación con requisitos acústicos específicos.

Si estás trabajando en un proyecto con requisitos de aislamiento acústico y necesitas una propuesta técnica, contacta con nuestro equipo.
